UCFベアリングの定義と基本概念

UCFベアリングは、ハウジング付きインサートボールベアリングの標準化された呼称システムです。この名前は明確な構造的特徴を暗示しています。「UC」は「セットスクリュー付きインサートボールベアリング」を表し、「F」は「正方形のハウジング」を指します。この軸受ユニットは転がり軸受とハウジングを一体化し、すぐに取り付けられるモジュール式部品です。

------国際規格の観点から見ると、UCFはNTNやNSKといった日本のベアリングメーカーの製品コード体系に属します。中国規格 JB/T 6640-2007 では、コード「UCFU」に相当し、特に角座止めねじタイプの構造を指します。

UCF ベアリングのコア設計:

外輪の外面は球面であり、軸受座の球面内穴と一致します。この構造により、ベアリングに一定の自動調心能力（通常は最大 2.5 度の軸偏差を許容）が与えられ、シャフトの曲がりや取り付け位置の不良によって生じる偏差を効果的に補正できます。ベアリングは工場出荷時にグリースが封入されており、二重シール構造になっています。- -塵や湿気などの過酷な環境でも長期間安定して動作するという特徴があり、-現場での設置とメンテナンスのプロセスが大幅に簡素化されます。

UCFベアリングの共通材質と特性

UCF ベアリングの材料選択は、その性能と適用可能なシナリオに直接影響します。主に軸受本体、シート本体、シール部品の3種類の材質から構成されます。

軸受本体材質とは何ですか？

耐摩耗性、疲労強度に優れた高炭素クロム軸受鋼GCr15（完全焼入れタイプ）を主流としています。腐食環境下では防錆性と機械的特性を考慮したステンレス軸受鋼AISI440（9Cr18）を使用しています。食品機械などの特殊な用途では、衛生面や耐化学腐食性の要件を満たすために、ニッケル-メッキの真鍮やクロム鋼も使用されています。

シート素材とは何ですか？

角座（F タイプ）は主に鋳鉄（ねずみ鋳鉄など）で作られており、高い剛性と振動低減特性を備えており、過酷な産業環境に適しています。-軽量または耐食性のシナリオでは、強化ポリプロピレン（PP+ガラス繊維）が使用され、表面は AISI 304 ステンレス鋼で覆われています。{1}このタイプの設計は、食品加工装置や製薬装置では一般的です。

補助部品の材質は何ですか?

シールリングは通常、耐摩耗性と弾性のバランスをとる NBR ニトリルゴムで作られています。ケージは F1 炭素鋼スタンピングで作られています。偏心スリーブと上部ネジは表面硬化クロム鋼で作られています。-

UCF軸受の構造設計の解析

UCFベアリングユニットは、外球面軸受と角座を精密に組み合わせたものです。その構造設計には次の主要な機能が含まれています。

締め付け機構

UCベアリングは内輪フランジに止めねじが付いており、肩の位置決めをすることなく光軸に直接固定できます。 UK型（テーパ穴）やUEL型（偏心スリーブ）に比べて軸方向の位置調整に便利な構造です。ネジを締める際は、過負荷による緩みを避けるため、アキシアル荷重が定格動荷重の 20% を超えないようにしてください。

シーリングシステム

両面接触シール (通常はスチールフレーム + ゴム製リップシール) を使用し、耐久性の高い-リチウムベースのグリース-が充填されています。シール構造により塵埃や水蒸気の侵入を効果的に防ぎ、生涯潤滑を実現します（適度な使用条件下）。

シートの取り付け設計

角座の底面には4つの取り付け穴が加工されており、機器ベースにボルトで固定されます。穴間隔を標準化（UCF205は70×70mmなど）し、互換性を確保しています。狭い場所での設置に便利なボスデザイン（UCFSタイプなど）です。

UCFベアリングの主な特性と技術的利点

UCF ベアリングは、産業用途においていくつかの優れた特性を示します。

1. セルフアライメントと偏心荷重防止機能-

球面外径とボールソケットの組み合わせにより、±1 度～2.5 度のセンタリング範囲が得られ、シャフトの曲がりやセンタリングの誤差を補正でき、特に長いシャフトシステム (コンベヤなど) に適しています。

2.高い保護力と低メンテナンス性

二重シール設計 (ダストカバー付きの場合が多い) により、保護レベルは IP55 以上に達します。工場で潤滑済みの設計により、洗浄と初期注油のプロセスが不要になり、メンテナンスコストが削減されます。-

3. 耐荷重性と耐久性-

UCF212-J7を例にとると、基本定格動荷重は最大52,000N、疲労限界荷重は1,530N、動作温度範囲は-20度〜120度で、重荷重や温度変動環境に適しています。ねずみ鋳鉄ボディにより、システムの剛性と減衰特性がさらに向上します。

4. 設置の容易さ

一体構造によりベアリングとシートの芯出し調整が不要となり、角形シートをボルトで直接固定できるため、装置組立時間を40％以上短縮します。 UCF211などの代表的なモデルの取り付けは、上部のネジとベースのボルトを締めるだけです。

UCFベアリングの主な応用分野

UCF ベアリングは、その堅牢性と環境適応性により、次の分野で広く使用されています。

重工業および搬送システム

鉱山機械や製鉄所のコンベヤローラーなどで重荷重に耐えます。鋳鉄シートベアリングUCF212-J7などの代表的なモデルは、生産ラインのコンベヤシステムで使用されています

環境保護と公共施設

UCF213ベアリングは、特に下水処理装置のエアレーターやポンプシャフトに使用されます。耐食性とシール性は下水環境にも耐えることができます。

建材とガラスの製造

複層ガラス生産ラインのローラーとコンベアには、高温や粉塵に耐えられるUCF215などの大型ベアリング（内径75mm）が使用されています。{0}

農業機械および建設機械

UCF200シリーズはトラクターやハーベスターの伝動システムに広く使用されています。防塵設計-は、粉塵の多い現場環境に適しています。

食品・製薬業界

UCF/CXAシリーズは本体がPP、カバーがステンレス製でFDAの衛生基準を満たしており、充填ラインや選別機などに使用されており、抗菌性洗剤の侵食にも耐えられます。

uCFベアリングの寸法

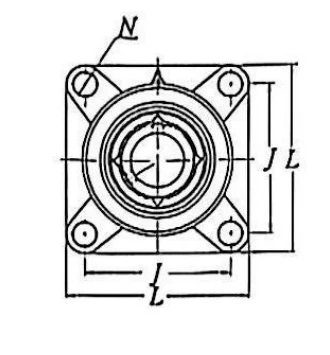

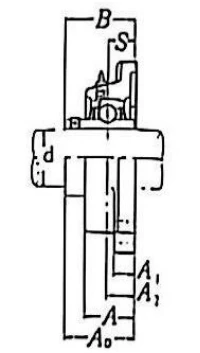

UCFシリーズ productcate-330-355 productcate-200-353

ユニットNo.	寸法 (mm、インチ)										重量(kg)
ユニットNo.	d	L	J	アリゾナ州	A1	A	A0	N	S	B	重量(kg)
UCF201	12mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF202	15mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF203	17mm	85	64	15	12	25,5	33.3	12	12.7	31	0.60
UCF204	20mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF204-12	3/4インチ	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF205	25mm	95	70	16	14	27	35.8	12	14.3	34.1	0.80
UCF205-16	3/4インチ	95	70	16	14	27	3S.8	12	14.3	34.1	0.80
UCF206	30mm	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF206-18	1-1/8インチ	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF207	35mm	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF207-20	1-1/4インチ	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF208	40mm	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF208-24	1-1/2インチ	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF209	45mm	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF209-28	1-3/4インチ	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF210	50mm	143	111	22	18	40	54.6	16	19	51.6	2.45
UCF210-30	1-7/8インチ	143	111	22	18	40	54.6	16	19	S1.6	2.45
UCF211	55mm	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF211-32	2インチ	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF212	60mm	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF212-36	2-1/4インチ	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF213	65mm	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF213-40	2-1/2インチ	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF214	70mm	193	152	31	22	54	75.4	19	30.2	74.6	5.60
UCF214-44	2-3/4インチ	193	152	31	22	54	75.4	19	30,2	74.6	5.60
UCF215	75mm	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF215-48	3インチ	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF216	80mm	208	165	34	22	58	83.3	23	33.3	82.6	7.50
UCF217	85mm	220	175	36	24	63	87.6	23	34.1	85.7	9.60
UCF216	90mm	235	137	40	24	68	96.3	23	39.7	96	12.10
