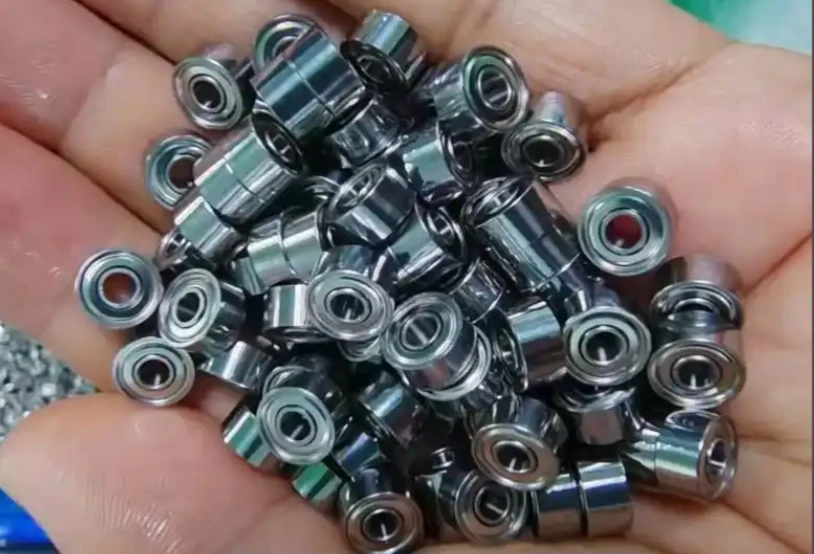

693 ベアリングは深溝玉軸受で、基本および汎用の軸受タイプに属し、ラジアル荷重と中程度のアキシアル荷重を処理することで知られています。- 「69」シリーズの名称は、断面が非常に薄いことを示しており、非常に軽量で非常に狭いスペースに適しています。- 600シリーズミニチュアベアリングの代表モデルとして、その寸法精度は国際規格に厳密に準拠しており、シール形状の異なる派生モデルでもコアパラメータの高い一貫性を維持しています。
693(ZZ&2RS)の基本パラメータ:
コア寸法:内径(d)3mm、外径(D)8mm、幅(B)3mm。一部のフランジ付きモデルでは、フランジ外径が最大 9.5 mm、フランジ幅が 0.7 ～ 0.9 mm になります。このコンパクトな構造により、装置内のスペースを最大限に節約し、精密機器の小型化設計要求に適応します。
耐荷重:基本定格動的荷重は 474N に達し、静的荷重は 114 ～ 144N で、帝国単位で約 65 ポンドの動的荷重と 25 ポンドの静的荷重に相当します。ミニチュアベアリングの中でも特に優れた性能を有し、小型機器のラジアル・アキシアル合成荷重を安定して支えることができます。
制限速度：最高速度はグリース潤滑下で 60,000 rpm に達し、オイル潤滑下ではさらに 67,000 rpm まで増加します。これは通常のミニチュア ベアリングの速度限界をはるかに超えており、高速稼働機器を確実にサポートします。-
精密等級:主流の製品は ABEC{1}}3 精度基準を満たしており、一部のハイエンド モデルではミクロンレベルの偏差制御を実現しています。{{2}グレード10の高精度鋼球との組み合わせにより、動作中の低振動と高い安定性を実現します。
-機能の詳細な調査: テクノロジーによって実現されるパフォーマンスのブレークスルー
正確なパラメータがベアリング 693 の基盤である場合、材料の革新と構造の最適化がその中核的な競争力の源です。 693 ベアリングの各ブランドは製造プロセスの異なる側面を重視していますが、いずれも耐摩耗性、シーリング、低騒音という 3 つの主要な要件に関して技術的な進歩を達成しています。
1. 多様な使用条件に耐える耐久性を確保する材質選定

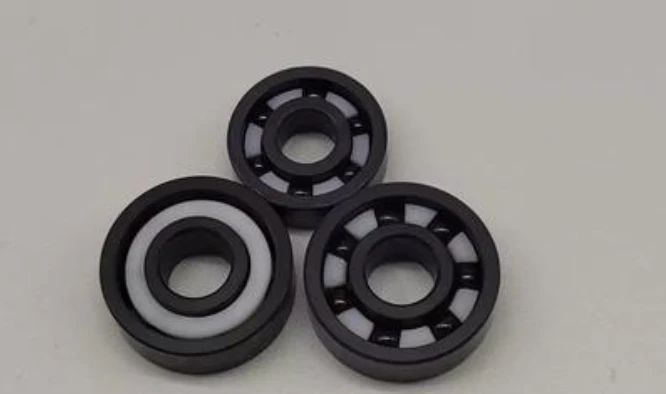

主流の 693 ベアリングは、優れた硬度と靭性を備えた高純度クロム鋼をベース素材として使用しています。-精密熱処理後の表面硬度はHRC58-62に達し、耐摩耗性が効果的に向上します。特定の用途向けに、ステンレス鋼とセラミックのバージョンも用意されています。ステンレス鋼モデルは、湿気が多く、軽度の腐食性の環境に耐えることができ、食品機械や屋外機器に適しています。窒化ケイ素（Si₃N₄）セラミックベアリングは、高温耐性（極度の高温環境に耐えることができる）、非磁性、電気絶縁性を兼ね備えているため、MRI医療機器や航空宇宙機器に最適です。
2. シーリング設計: 寿命を延ばす保護シールド

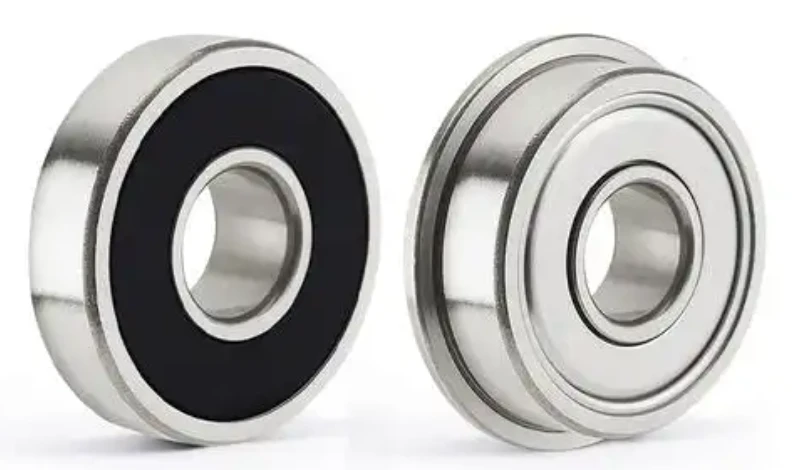

693 ベアリングのシーリング システムには、主に 2 つのタイプがあります。接尾辞「ZZ」は両面金属ダスト カバーを示し、ほこり、鉄粉、その他の固体不純物の侵入を効果的に防ぎ、内部グリースの安定性を維持し、産業機器やモーターの用途に適しています。接尾辞「2RS」は両面ゴムシールを示し、ある程度の耐水性を提供し、加湿器や小型ウォーターポンプなどの湿気の多い環境でより優れた性能を発揮します。-どちらのシーリング設計も「メンテナンス不要」の特性を実現し、機器のメンテナンス コストを大幅に削減します。-
3. 低騒音・高効率を支える精密構造
ハイエンドの 693 ベアリングは、統合されたフランジ設計を特徴としています。外輪側の環状フランジにより軸方向の直接位置決めが可能となり、追加の位置決めコンポーネントの必要性が減り、取り付けプロセスが簡素化され、組み立て精度が向上します。内部保持器はナイロンまたは鋼板で作られており、最適化されたポケット設計により鋼球にかかる力が均一に分散されます。精密に研磨された軌道面と組み合わせることで、ベアリングの動作騒音は 35 デシベル以下に制御され、「EMQ (電気モーター品質)」規格を満たし、家庭用電化製品や医療機器の低騒音要件を完全に満たします。-
応用分野：多分野に浸透する「ミクロの力」
コンパクトなサイズと優れた性能により、ベアリング 693 は多くのハイエンド分野で「標準コンポーネント」となっており、用途は消費財から産業製造までのチェーン全体をカバーしています。-
1. 精密電子機器および家電製品

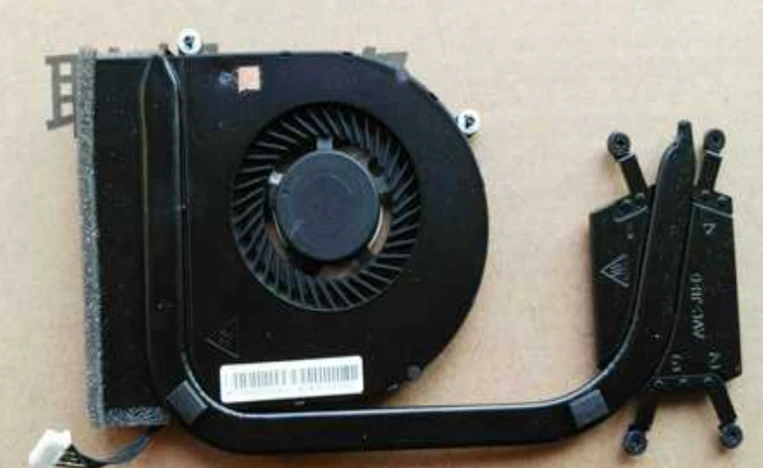

空気清浄機、高速コンピュータ冷却ファン、プリンタ、スキャナ、コピー機、ハードドライブなどのデバイスでは、693 ベアリングが高速、低ノイズ特性によりファンと伝送システムの安定した動作を保証します。-スマートフォンのカメラ モジュールやドローン (ジンバル モーター、ローター モーター) では、そのミクロンレベルの精度が光学コンポーネントの正確な回転をサポートし、鮮明な画像と安定した空撮を可能にします。
2. 医療・ヘルスケア分野

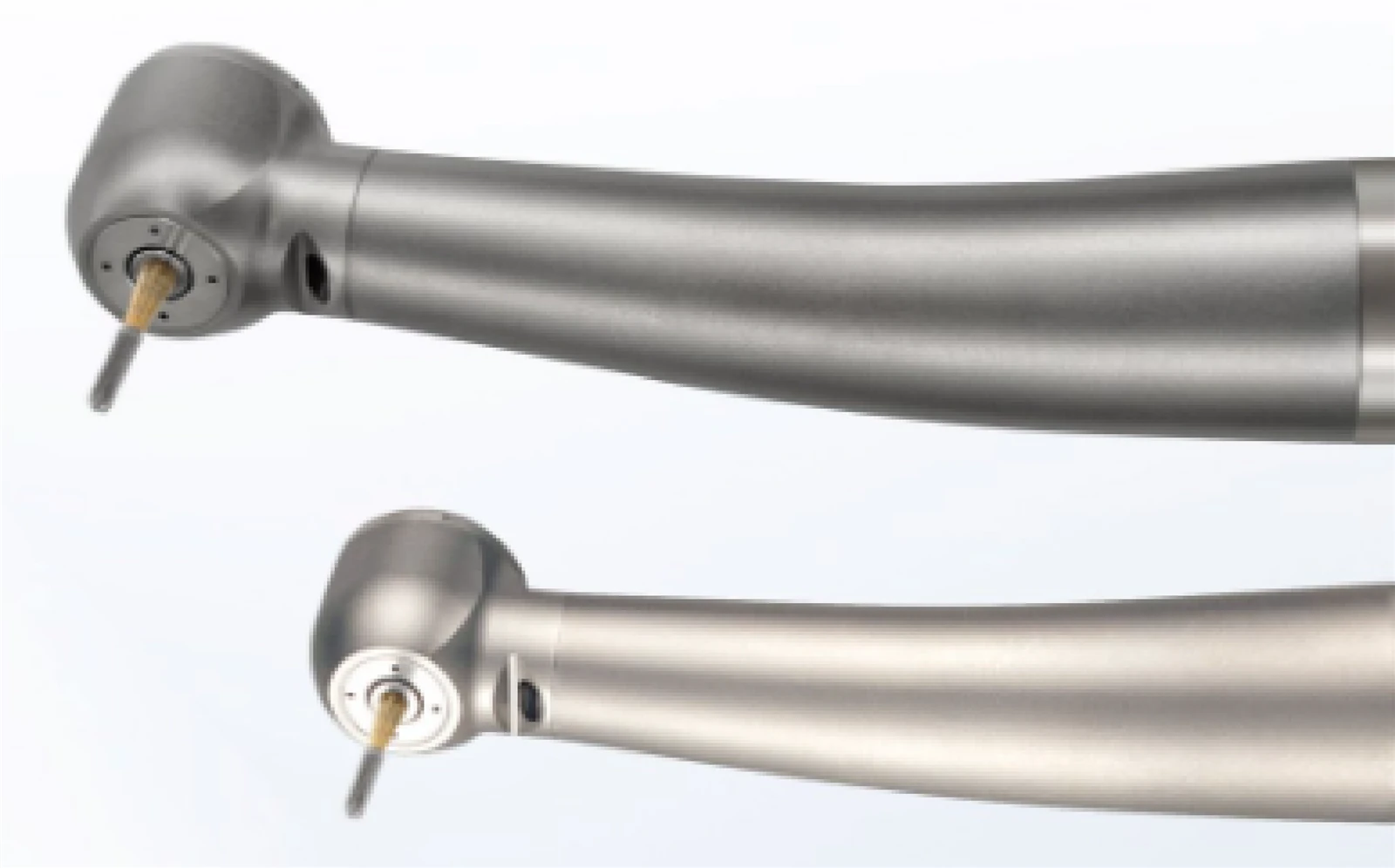

歯科用高速ハンドピースや外科用ロボットのエンドエフェクタでは、693 ベアリングが高周波、高速動作に耐える必要があります。-高い剛性と耐摩耗性により、装置は故障することなく8時間以上連続稼働できます。 MRI 装置や肺機能補助装置では、セラミック 693 ベアリングはその非磁性および耐腐食性-の特性により、患者の安全を確保しながら磁場の干渉を回避します。
3. 産業・特殊機器部門

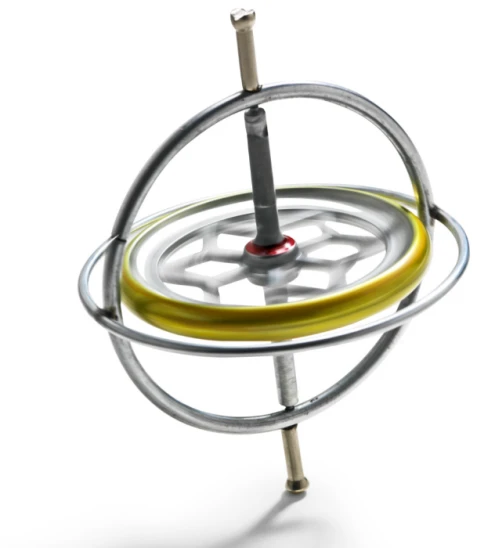

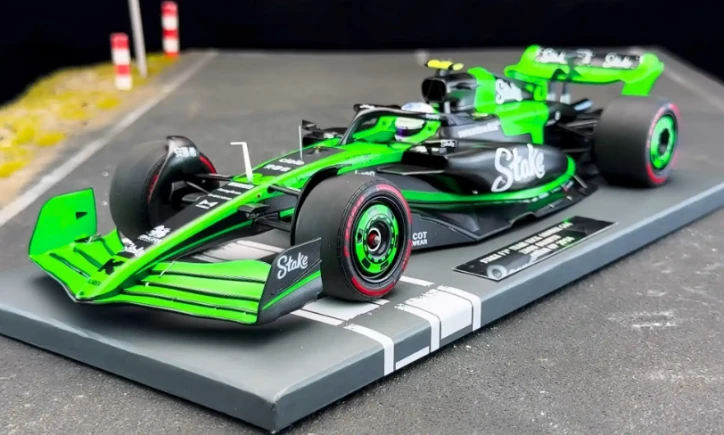

小型サーボ モーターや流量センサーでは、693 ベアリングの高速特性により、信号取得と出力の正確な同期が保証されます。{0}レーシング カー モデルやドローン エンジンでは、軽量 (ユニットあたりわずか 0.71{4}}0.94 グラム) と高い耐荷重性により、高速操縦性と長時間の耐久性をサポートします。-航空宇宙分野では、セラミック 693 ベアリングが衛星ジャイロスコープに使用され、極端な温度差や真空環境でも安定した性能を維持します。ロボットおよびオートメーション機器では、693 ベアリングが小型ロボット アーム、搬送システム、誘導システムの精密ジョイント コンポーネントとして機能します。
選定ガイド：ニーズに合わせた的確な選定
さまざまな用途シナリオに応じて、693 ベアリングの選択は 3 つの基本原則に従う必要があります。高速が必要な乾燥動作条件の場合は、「ZZ」金属シールド モデルを優先します。-湿気の多い環境や防水要件には、「2RS」ゴム密閉モデルがより適しています。-医療や航空宇宙などのハイエンド用途には、ABEC-3 以上の精度のセラミック ベアリングまたはステンレス スチール ベアリングが推奨されます。
内径 3 mm の精密加工から 60,000rpm の高速動作まで、ベアリング 693 はミニチュア ベアリングの技術力を体現しており、狭いスペースでその驚くべき能力を発揮します。精度と小型化に向けてインテリジェント製造がアップグレードされている今日の時代において、この小さなベアリングは装置アップグレードの「微細な原動力」となり、多くの未知の領域で「小さなコンポーネント、大きな影響」の伝説を書き残しています。家電メーカーのコスト管理のニーズであっても、医療機器の高精度要件であっても、ベアリング 693 の多用途性により、エンジニアリング設計において信頼できる選択肢となります。{7}}
